怒江变压器变比测试仪主要特点：变比组别测试仪检定装置是专门为变压器，互感器变比组别测试仪检定校准所设计的标准检定器具，参考GB1094.1-1996《电力变压器 部分 总则》、JJG314-2010《测量用电压互感器》检定规程，专门针对数字式变比组别测试仪校验要求研制的标准设备。仪器可以在200V电压下完成变比检定校验工作，由七个十进制调节盘，实现任意变比比率值设定。由三个调节盘组合，实现D/d、D/y、D/z、Y/d、Y/y、Y/z、联结组别设定。设备采用无源电压比例标准器具，由三组单相比例标准通过开关组合连接。设备操作简单，性能可靠、抗干扰能力强。 二．技术指标：1 ：整机通用技术指标①电压比率量值准确度级别：0.01级②输入电压范围：0V～720V③输出电压比率范围：1.000000～100000④输出组别变比范围：10、100、1000、⑤输出组别变比精度：0.05％⑥连接组别设置范围：D/y、D/d、D/z、Y/y、Y/d、Y/z、

怒江变压器变形测试仪优选供货商
<怒江>天正华意电气设备有限公司

怒江变压器变比测试仪存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图十九）。图十九在“存储查询选择”屏下选中“变比测试查询”选项，按“确认”键进入“变比测试查询”屏（见图二十）。如果没有存储数据，会提示“无存储记录!!”图二十在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十一）。如果没有存储数据，会提示“无存储记录!!”图二十一屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。5.3.4 时钟设置在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图二十二）。图二十二在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）5.3.5 装置信息此菜单只是介绍本装置的一些基本信息。5.3.6 厂家设置此项为厂家设置项，需要密码，用户不能设置。

怒江变压器变形测试仪优选供货商 <怒江>天正华意电气设备有限公司

怒江变压器变比测试仪试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。?组别测试：只测量联结组别。?三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏见图六。图六屏幕中间显示测量结果，底部显示可操作菜单：?继续测试：按设置好的参数继续测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。5.3.1.2 单相测试在“变比测试选择”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图七）。图七该屏设置操作和“盲测功能参数设置”屏类似。额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。分接：设置所测试品的分接间距。额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?单相PT：根据设置的参数对PT进行变比极性测量。?单相CT：根据设置的参数对CT进行变比极性测量。?单相变压器：根据设置的参数对单相变压器进行变比极性测量。以“单相PT”测试为例，当进行完“参数设置”后，按“确认”键开始测试。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“单相PT测试结果”屏（见图八）。图八操作和“三相变比测试结果”屏类似。

<怒江>天正华意电气设备有限公司 怒江变压器变形测试仪优选供货商

怒江变压器变比测试仪Z型测试“Z型测试”和“三相测试”设置、操作类似，具体操作可参考“三相测试”的相关操作，在此不多作赘述。5.3.2 直阻测试5.3.2.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图九）。图九“测试绕组”、“测试相别”、“测试温度”、“折算温度”、“试品编号”、“测试”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项。测试绕组：选择需要测试的试品绕组，可选高、中、低压，绕组材料可选铜、铝。绕组材料关系到电阻折算值所用的折算系数测试相别：选择测试试品的单独一相阻值或三相阻值，高压、中压绕组可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”；低压绕组可选“单相ab”、“单相bc”、“单相ca”、“助磁法ab” 、“助磁法ab” 、“助磁法ab” “三相同测Y”和“三相同测△”。测试温度：设置所测试品的当前油温，油温数值从-99℃～＋99℃，此数值关系电阻折算值。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～＋255℃，此数值关系电阻折算值。试品编号：设置本次试验的试品编号。测 试：选择测试电流档位。参数设置完成后，选中“测试”项后按“确认”键开始测量。

怒江变压器变比测试仪液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项2个、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作；同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电。2．参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏下一行为提示行，提示操作人员如何进行操作，在图四界面下，按上下键移动光标，按【确定】键所选参数项颜色发生变化，按数字键输入所需的参数后按【确定】键设置参数生效，所选参数项颜色回复正常，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比。?设置日期：设置当前的日期。?设置时间：设置当前的时间。图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【回车】键进入接线提示屏（如图五所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。

<怒江>天正华意电气设备有限公司 怒江变压器变形测试仪优选供货商

怒江变压器变比测试仪提示行提示的内容为按上传数据。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的仪器1＃低压侧的黄、绿、红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1＃低压侧的黄、黑两根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的仪器1＃低压侧的黄绿红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

<怒江>天正华意电气设备有限公司

怒江变压器变比测试仪用途 在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据电力部的性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变压器变比测试仪系列克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。变压器变比测试仪系列提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。 1.2 性能特点 1、界面采用智能化触控方式，操作简单方便。电路采用新一代全数字方案，保证仪器长期稳定性。 2、测试速度快，一次接线即可完成三相变比测试，仅需10秒。 3、可对CT、PT、CVT以及Z形联接变压器进行测试。 4、适合从配电变压器到1000kV变压器、电流互感器（CT）、电压互感器（PT）及Z型联接变压器变比测量。 5、内部设置多种短路测量方式，更便于故障判断。 6、不掉电时钟和日期显示，机内可保存50组数据，掉电数据不丢失。 7、大屏幕彩色液晶显示器，数据清晰易读，热敏打印机打印。RS485通讯接口和U盘存储接口。 8、仪器具有高低压反接保护功能，具有变压器短路，匝间短路保护功能，具有电源误接380V保护功能。 9、可选配外部AC220V和内部电池交直流两用供电，无需外接交流电源即可进行测试

<怒江>天正华意电气设备有限公司 怒江变压器变形测试仪优选供货商

怒江变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。

<怒江>天正华意电气设备有限公司 怒江变压器变形测试仪优选供货商

怒江变压器变比测试仪参数测量点击参数测量按钮可进行变比测量，如下图：点击开始按钮开始测试，大约3秒钟左右测试完成并显示测试结果，一次二次为被试变压器的一次二次电压，角度为一次二次的电压夹角（可折算点数），变比为实测变比，误差为与标准变比的误差，分接位置为仪器测出的当前分接，接线方式也是实测接线方式。点击保存系统提示保存到哪个分接记录，选择正确的分接可将当前测试结果保存到数据库中。如下图：斯科特和逆斯科特变压器为两相变比，显示在BC和CA相。5.3波形图测试开始后并在完成测试前，点击波形图按钮可显示当前所施加的变压器一二次的电压波形。如图：按U1、U2、U3、I1、I2、I3相应按钮可选择显示或关闭那路波形图，点击【＋】、【-】按钮可放大缩小波形，【】可拉伸波形，移动下方滑块可移动波形。5.4谐波分析测试开始后并在完成测试前，点击谐波分析按钮可分析一二次各相电压的谐波含量。如图：如图设置显示U1的谐波，按【】可循环显示 1—32次谐波含量和百分比5.5记录查询点击记录查询按钮，可查询并打印测试结果，还可导出到优盘或上传至计算机，如下图：左侧显示数据库的记录数，右侧可显示某一条记录的详细信息，点主滚动条可上下或左右滚动屏幕以便显示所有信息，选中某条记录点击打印按钮可通过串口或蓝牙打印机现场打印测试结果。插入优盘点击导出，可将整个数据库导出到优盘（插入优盘要等待两三秒钟，使仪器检测到优盘）。优盘数据库采用Dbase3数据库格式，可用excel电子表格直接打开编辑打印等，无需安装后台管理软件，使用户的管理更方便。

<怒江>天正华意电气设备有限公司 怒江变压器变形测试仪优选供货商 <怒江>天正华意电气设备有限公司

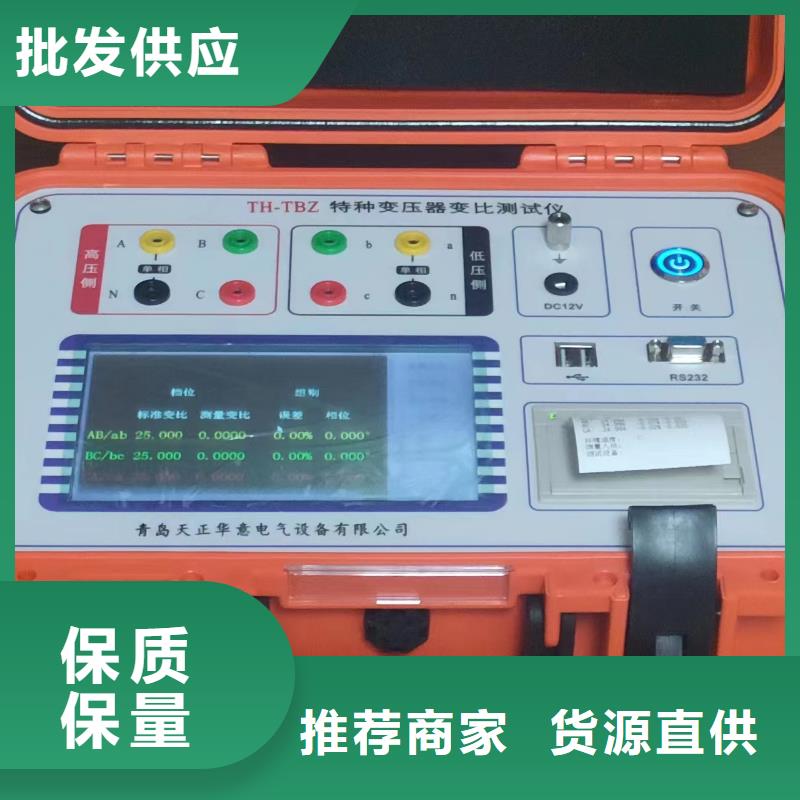

怒江变压器变比测试仪多功能变比测试仪 是我公司自主研发的新一代智能型产品，仪器采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。该仪器内部采用程控信号源，可输出单相、两相或三相标准正玄波信号或高频信号，输出相位频率可任意调节。尤其适用于特种变压器的变比测试，如Z型变压器、整流变压器、斯科特或逆斯科特变压器等。仪器采用本公司研制的新型算法可在无需调整三相电源平衡时测量三相变压器变比并可保证测量精度，测试速度快，可在3秒左右测出变比及接线方式。
