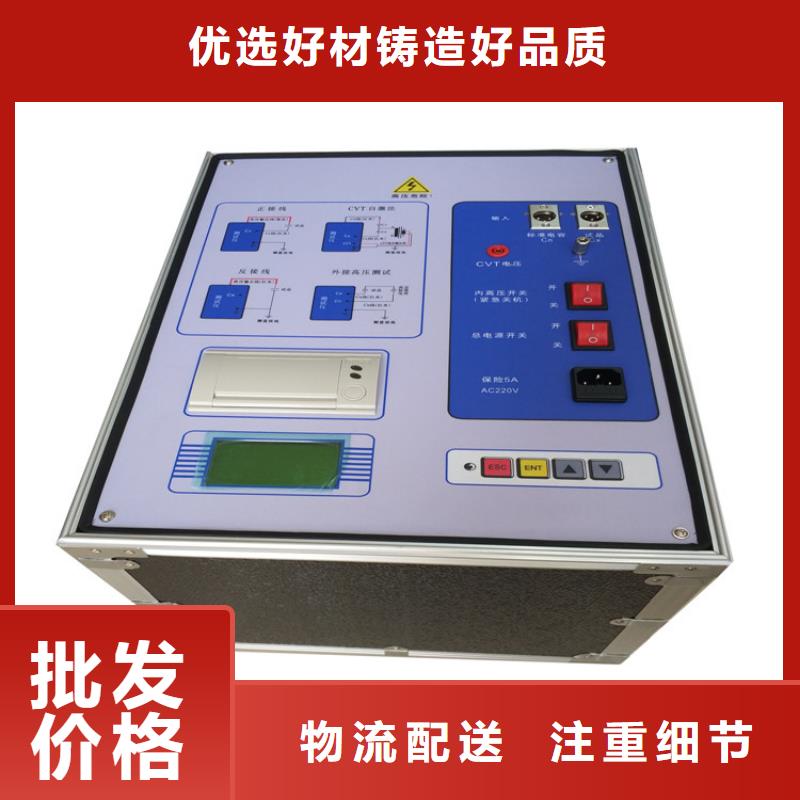

白银介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

白银介质损耗测试仪测试过程中应保证插座中心测试芯线与被试品低压端零电阻连接，否则可能引起测量结果的数据波动。 强干扰下拆除接线时，应在保持电缆接地状态下断开连接，以防感应电击。4.7、触摸显示屏安装位置：如图4—1—⑦。功能：全触摸大屏幕（120mm×90mm）中文菜显示，每一步操作清晰明了。注意：液晶屏应避免长时间阳光暴晒，避免重物挤压和利器划伤。4.8、接地接线柱安装位置：如图4—1—⑧。功能：仪器保护接地。注意：仪器内部自带接地保护装置，测试中应当保证可靠接入地网。否则仪器将自动产生保护锁死所有测试选项。 4.9、ES自激输出安装位置：如图4—1—⑨。功能：自激输出，仪器内部为自激输出变压器的一端（变压器另一端已接地），自激法测试CVT介损时连接到CVT的自激线圈（da）上，dn接地，为CVT提供测量所需高压电源。注意： 因低压输出电流大，应采用仪器专用连接线连接到CVT二次绕组并使其接触良好，选择正、反接法测量时，此输出关闭。4.10、打印机安装位置：如图4—1—⑩。功能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先扳起打印机旁边角，打开打印机盖板，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。4.11、接线图安装位置：如图4—1—?。功能：描叙测试接线方式的示意图。注意：要注意接线方式和操作对应的功能，否则容易损坏仪器。

<白银>天正华意电气设备有限公司

白银介质损耗测试仪方便PT，CT二次做交流耐压，400V低压系统做耐压试验。11、能够识别外接高压电源频率40Hz~70Hz，允许用工频电源或串连谐振电源做大容量高电压介损试验。12、具有CVT测试功能，可实现CVT的自激法测试，可设置高压电压/电流、低压电压/电流4个保护限制，确保人身、设备。13、测试CVT时候，不仅能够自动测试C1和C2的电容值和介损值，而且能够测试CVT设备的总电容和介损值14、具有CVT变比测量功能。可测量CVT变比、极性和相位误差。15、具有四通道同时测量功能，方便测试变压器三相和中性点套管。16、自带热敏打印机可打印输出，带日历时钟方便用户出测试报告 带有U盘输出。17、带计算机接口。一台计算机可控制32台仪器，可集成到综合高压试验车上实现测量、数据处理和报表输出。18、接地保护功能，当仪器不接地线或接地不良时，仪器不进入正常程序，不输出高压。过流保护功能，在试品短路或击穿时仪器不受损坏。19、触电保护功能，当仪器操作人员不小心触电时候，仪器会立即切断高压，保障试验人员的.四、技术指标准确度：Cx±（读数×1％＋1pF）tgδ:±（读数×1％＋0.00040）抗干扰指标： 变频抗干扰，在200％干扰下仍能达到上述准确度电容量范围：内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV60pF～30μF/0.5kV分辨率：0.001pF，4位有效数字tgδ范围：不限，分辨率0.001％，电容、电感、电阻三种试品自动识别。试验电流范围：10μA～5A内施高压：设定电压范围：0.5～10kV(可定制12kV) 输出电流：200mA升降压方式：电压随意设置。比如5123V。试验频率： 40-70Hz单频随意设置。

<白银>天正华意电气设备有限公司 异频介质损耗自动测试仪现货报价

白银介质损耗测试仪（动作要慢一些，防止动作太快，排气不及时，使油样溢出），接好测量信号线和温度信号线，点击图3中的自动测试，进入图6界面和图7界面，一般测油是都按照规程90℃测量，同样也可以选择立即测试，在当前温度下测量。8、点击图3中的数据查询，进入图8界面，点击上页和下页进行翻阅，也可以点击打印，对数据进行打印；还可以点击删除键对数据进行删除，按退出键退回到主界面。图8七、注意事项1.遵守高压试验工作规程。2.因仪器内部有高压及高温，在工作过程中，禁止打开油杯罩。3.仪器在使用过程中要可靠接地。4.要注意仪器使用环境的清洁。5.油杯安装和清洗应严格按规定进行，否则将造成油杯放电，致使仪器无法正常工作。6.保险管损坏，必须更换相同规格保险管。九、仪器的成套性1. 主机壹台2.油杯 壹套3. 滲油杯壹个4. 油杯托架壹个5. 玻璃注射器壹支6.测试线 壹条7. 温度传感器壹条8. 电源线壹条9. 合格证一份10. 说明书 壹本11. 出厂检验报告 壹张12.保险管（5A）贰支13.打印纸卷贰卷十、售后服务：仪器自购买之日起一年内，属产品质量问题免费保修，终身提供维修和技术服务。如果发现仪器状况不正常或有故障出现，请您速与我公司联系，以便为您安排便捷有效的处理方案。

<白银>天正华意电气设备有限公司 异频介质损耗自动测试仪现货报价

白银介质损耗测试仪菜单操作详细说明?时间设置附属菜单-1?数据管理附属菜单-2附说明：时间、日期为该数据组测试时的实时时间；测试项目的设定在“参数设定”中设置。?数据管理附属菜单附属菜单-3附说明：HV为测试电压，Tt为测试时的温度状态。?参数设定附属 附属菜单-4附说明：1)预设温度设置方法：该设置项一般设置为“90℃”，温度100℃；直接点击“90℃”文字上，按“↑、↓”进行温度设置。用途：于“加热测试时”，加热到设定预设温度时，停止加热，然后恒温；于“自动测试”时，当温度加热到预设温度时，设备将进行自动测试。2)恒温条件设置方法：该设置项一般设置为“外电极”，直接点击“外电极”或其它条件文字上，按“↑、↓”进行恒温条件切换。用途：这是基于预设温度下的另一外加条件，此条件分：外电极、内电极及平均温三种；外电极：该电极为加压极上的温度，为为接近油温的温度；内电极：该电极为测试极上的温度；平均温：该温度是内、外电极的两组温度的平均值。

<白银>天正华意电气设备有限公司
异频介质损耗自动测试仪现货报价

白银介质损耗测试仪注 意：测试时请保持接地良好，注意。五 使用说明5.1、主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。图 5—15.2、测试界面首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“正接法”或“反接法”选项，进入下一级测试菜单（如图5—2）。个表格为状态显示区。只要仪器正常开机就一直实时检测外部高压电压、测试电流、外高压频率。测试过程中状态显示区数据停止更新，在结果显示区继续显示。第二个表格为结果显示区。点击右下角“启动”按钮仪器会自动进行一次测试，并将结果显示在表格中。测试完成自动保存结果数据。单次测试时长大约45秒。图 5—2HV：外部高压电压值，单位KV。Ix：测试电流值，单位mA、A。f ：外部高压频率，单位Hz。Cx：被试品电容量，单位pF、nF、uF。tgx：被试品在当前频率下的介质损耗值，用％号表示。tg50：被试品频率换算为50Hz的介质损耗值，用％号表示。PF：被试品在当前频率下的功率因素。PF：被试品频率换算为50Hz的功率因素。Pr：被试品功率，单位W、KW。5.3、数据查询每次测量数据都会自动保存，超大容量内存用户完全不用担心忘记保存或者测量次数过多而丢失数据。在主界面左侧点击“历史数据”即可查寻并所有历史数据。从上往下按照时间顺序排列，第0组数据为所测数据往后依次按测试时间先后排列。右侧上方显示累计保存数据组数。想要查看哪组数据，先在左侧点击选取，然后点击右侧的“展开”按键即可查看本次测试的全部数据、波形以及测量时的参数设置值。点击“U盘备份”然后插入U盘即可把所有数据文件自动保存到U盘中。

白银介质损耗测试仪注 意：测试时请保持接地良好，注意。五 使用说明5.1、主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。图 5—15.2、测试界面首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“正接法”或“反接法”选项，进入下一级测试菜单（如图5—2）。个表格为状态显示区。只要仪器正常开机就一直实时检测外部高压电压、测试电流、外高压频率。测试过程中状态显示区数据停止更新，在结果显示区继续显示。第二个表格为结果显示区。点击右下角“启动”按钮仪器会自动进行一次测试，并将结果显示在表格中。测试完成自动保存结果数据。单次测试时长大约45秒。图 5—2HV：外部高压电压值，单位KV。Ix：测试电流值，单位mA、A。f ：外部高压频率，单位Hz。Cx：被试品电容量，单位pF、nF、uF。tgx：被试品在当前频率下的介质损耗值，用％号表示。tg50：被试品频率换算为50Hz的介质损耗值，用％号表示。PF：被试品在当前频率下的功率因素。PF：被试品频率换算为50Hz的功率因素。Pr：被试品功率，单位W、KW。5.3、数据查询每次测量数据都会自动保存，超大容量内存用户完全不用担心忘记保存或者测量次数过多而丢失数据。在主界面左侧点击“历史数据”即可查寻并所有历史数据。从上往下按照时间顺序排列，第0组数据为所测数据往后依次按测试时间先后排列。右侧上方显示累计保存数据组数。想要查看哪组数据，先在左侧点击选取，然后点击右侧的“展开”按键即可查看本次测试的全部数据、波形以及测量时的参数设置值。点击“U盘备份”然后插入U盘即可把所有数据文件自动保存到U盘中。
