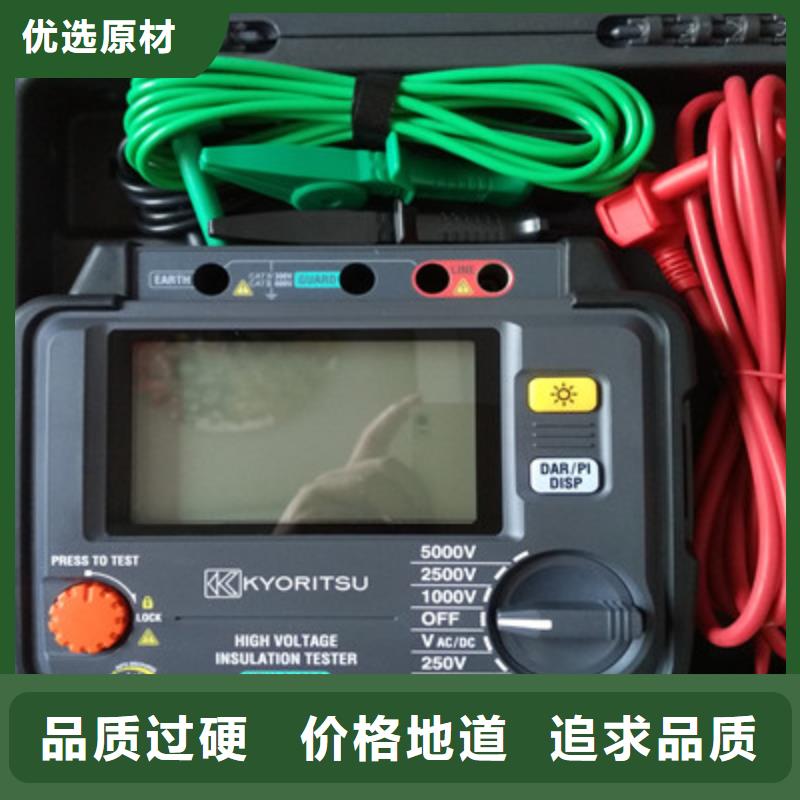

天津绝缘电阻测试仪 测量原理绝缘电阻测量采用电压发生器产生一个电压V，施加到电阻两端，通过测量在电阻两端流动电流I，并根据公式R＝V/I计算接地电阻值R。七．操作方法1．开关机按POWER键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足才能保证测量的精度。3．直流电压测试输入仪表直流电压不能超过1000V。测量时按一下按键切换到直流电压测试模式，将绿表笔与V端端子相连，黑表笔与COM相连，LCD显示实时直流电压值。4．交流电压测试输入仪表交流电压不能超过750V。测量时按一下按键切换到直流电压测试模式，将绿笔与V端端子相连，黑表笔与COM相连，LCD显示实时交流电压值。c5．绝缘电阻测试绝缘电阻测试只能在不带电的电路上进行，测试前请检查测试线路导线是否完好，及被测电路是否带电，线路带电可能会损坏仪表并且影响测量精度。必须戴上高压绝缘手套操作。绝缘电阻量程时，按测试开关后测试线头部和被测回路中产生高压，请注意避免触摸。请务必将接地线（黑色）连接被测回路的接地端口。 测试以后请勿立刻触摸电路。存储的电荷可能导致触电事故。 请勿立刻取下测试线，必须等放电完成后再碰触被测回路。 为了保证测量精度测试时不要把测试线缠绕在一起。保证绝缘电阻精度的温湿度值绝缘电阻范围 保证绝缘电阻精度的湿度值 保证绝缘电阻精度的温度值0Ω-100MΩ ＜85％ RH(无凝露) 23℃±5℃101MΩ-20GΩ ＜75％ RH(无凝露) 21GΩ-1000GΩ ＜65％ RH(无凝露) 绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。按键切换到档，然后按VSEL键选择要过行测试的电压值。 接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳，如果配套测试线不带此线就不需要接，如图，按下TEST测试键。LCD 显示测量值。测量后显示值固定不变后读取绝缘电阻值。

<天津>天正华意电气设备有限公司

天津绝缘电阻测试仪 操作步骤本仪表初次或前赴现场使用前应进行充电（全程充电时间8小时，充电指示灯从红变绿），以免到现场使用过程中缺电。另外还应随时采用本仪表的参考电阻附件来检查本仪器工作是否正常、准确。仪表操作步骤如下：1、准备本仪表接线前，首先应将“工作电源”开关调在关的位置，“高压控制”按钮应断开！被测物应脱离电网，并且被测各端必须经过人工放电棒接通大地，确保方可接线！尤其变电站、发电厂现场等受到电网泄漏感应到强干扰的被测量对象，事先应通过接大地的多个人工放电棒良好接到所有被测量线路端，避免接线时接线人员被电击，本仪表接线完成后才能把被测量端的人工放电棒移开。2、接线把仪表的两个“E”端接到被测物的地或零端，以及大地。把仪表的“L”端接到被测线路端，例如变压器绕组，电缆芯线。把仪表“G”端接到被测回路需要表面电阻泄漏影响的保护环。3、预选测试电压把“高压预选”开关选向需要的测试电源电压。如需要从0V调起时，需要把“高压调节”旋钮反时针旋转到尽头。4、接通工作电源把本仪表“工作电源”开关拨向通，开关上方的指示灯即亮，“kV”电压表显示应0.00kV。5、测试启动把“高压控制”按钮按下，这时高压从L端输出，“kV”表显示L-E之间的电压值，“min.s”表开始计时。6、测试电压细调调节“高压调节”旋钮，可把电压平滑调节到指定值。7、电阻量程选择把“电阻量程”开关选向需要的量程或从MΩ档向2000GΩ量程步进，若仪表连续报警，则表示被测电阻太低，应退低档来测量。8、电阻值读数通过“MΩ/GΩ”表读取电阻值。秒表在高压输出后的15秒、60秒、每隔60秒报时，便于操作者记录。关于吸收比、极化指数的计算公式为：吸收比＝R60s/R15s，即第60秒的电阻读数÷第15秒的电阻读数。极化指数＝R10min/R1min，即第10分钟的电阻读数÷第1分钟的电阻读数。9、测试电压退出将“高压控制”按钮退出，这时“kV”表就会缓慢回零，数字秒表也会退出显示。如果“kV”表不缓慢回零，则应以带电阻的放电棒放电。10、结束当“kV”表显示为0.00kV后，再经过对被测物人工放电棒接通大地，证明后即可关机、拆线。测试结束。

绝缘电阻表品质过关 <天津>天正华意电气设备有限公司
<天津>天正华意电气设备有限公司

天津绝缘电阻测试仪 故障排除及其它1、仪表现象与故障排除方法序号现原排除或修理方法1 工作电源指示灯不亮仪表内电池组电压不足10V需要及时充电机壳带电击人仪表未接大地 一定要接地3 充电8小时以上，充电指示灯未变成绿色电池损坏取出电池，以新电池重新配组无高压输出多数属于被测击穿后不及时退出高压使高压推动的功率三极管过负荷烧坏更换功率三极管BU406和它的前置C2482三极管5输出高压很高，不能调节 多数属于测量对象频繁击穿打火脉冲窜入造成运放损坏更换高压发生电路板上的CA3140运放电阻显示为-1不动或其它不动的数字 多数属于同上原因造成更换电阻表头的双积分AD变换集成块7电阻读数摇摆不稳或超差多数属于强干扰引起，例如附近有强放电，用户外加的测量线摇摆不定或绝缘差采用参考电阻检查2、仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。3、电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配入时，重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池需充满才能安装到兆欧表内。

天津绝缘电阻测试仪 绝缘电阻测试操作1、绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。2、按下按键切换到测电阻模式，然后按或或或或或或或键选择要进行测试的电压值。 3、接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试线有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳（测试TΩ级以上电阻必须连接绿色屏蔽线），如果配套测试线不带此线就不需要接，如图，按下测试键开始测试(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声，屏幕左下角闪烁)。待测量完成显示值固定不变后方可读取绝缘电阻值。电阻测试结束后可长按键切换显示电流值，再短按键切换回电阻值。7.8、GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。

天津绝缘电阻测试仪报警设置开机后，长按键，开启、关闭报警功能。长按“MODE”键可以设置电阻报警值，通过按“或键改变当前数字大小，再长按“MODE”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁“ ”符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置值为600V，绝缘电阻报警设置值为9999MΩ。如下图：10．数据锁定/存储开机后测量完成，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为1258MΩ，短按“MEM”显示存储为第3组数据。11．数据查阅/删除开机后，如果仪表有保存的数据，短按“MR”键进入数据查阅，存储数据读取界面“MR”符号显示。短按或键以步进值为1选择查阅数组号对应数据，长按住“ 键以步进值为10选择查阅数组号，再按“MR”键退出查阅。见下图查阅时下图中数字3为当前组数，6为总组数，若无存储数据，LCD显示“NULL”，见下图。在数据查阅状态下，短按“CLEAR”键进入数据删除，按NO键不删除返回准备测量页面按YES键删除所存数据，删除页面显示如下图。八．电池说明仪表采用了12.6V 锂电池供电，当电池电量减少时，当电压降到10V时，电量符号显示请及时充电电池。电压低电时影响测量准确度。

<天津>天正华意电气设备有限公司 绝缘电阻表品质过关

天津绝缘电阻测试仪规则及注意事项感谢您购买了本公司数字式高压绝缘电阻表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。任何情况下，使用本仪表应特别注意。 本仪表根据IEC61010规格进行设计、生产、检验。任何情况下，使用本仪表应特别注意。?测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。注意本仪表机身的标贴文字及符号。? 使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。 测量过程中，严禁接触裸露导体及正在测量的回路。确认导线的连接插头已紧密地插入仪表接口内。请勿在易燃性场所测量，火花可能引起爆炸。仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。仪表显示电池电压低符号应及时充电否则会引起误差。 测量过程中严禁进行充电或者进行数据传输操作 注意本仪表所规定的测量范围及使用环境。 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。仪表及手册中的“ ”警告标志，使用者必须严格依照本手册内容进行操作。仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险。测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。

<天津>天正华意电气设备有限公司
绝缘电阻表品质过关

天津绝缘电阻测试仪 双显绝缘电阻测试仪使用说明书尊敬的顾客感谢您购买本公司绝缘电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果您有更好的建议或更改请联系我们。由于测试时本仪器输出高压，您测试带电处理，可能会产生电火花，小心电击，避免触电危险，请先接好测试线于被试品后再开机，试验完毕关机后请放电后再拆卸测试线，注意人身！概 述随着现代化技术的不断更新和拓展，对电力系统及高电压设备的可靠性也提出更高的要求，电气设备出现事故或是损坏，通常与绝缘的缺陷密切相关。电气设备的大容量化、高电压化、结构多样化及密封化，对电气设备应提出更新的、更高的要求。大容量设备的使用不断增加，用普通的兆欧表无法检测其绝缘性能。电力试验规程对众多的电力设备如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验，首先是要做绝缘电阻测试。在测试大容量电力设备的绝缘电阻时，绝缘电阻值和加压的时间有关，加压时间越长，绝缘阻值越高，这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验，为下一步的泄漏、介质损耗、局部放电等，绝缘性能试验提供保障。我公司依照电力标准化规程特推出大容量、高抗干扰、性能稳定的智能绝缘电阻双显测试仪，对电力设备进行绝缘、吸收比、极化指数试验，为系列绝缘试验提供前期准确判断。由于充电电流直接影响到大容量容性试品的绝缘值测试，因此需要大的充电电流，充电能力越强吸收比测试值就越接近真实值。本仪器短路电流大于3.3mA克服了普通型兆欧表短路电流小，测试不准确、易受干扰等弊端。本仪器采取适时电压电流采样做除法运算，所以在测试时即便电压发生变化，由欧姆定理计算得到的电阻值也是准确的。该表采用数字指针相结合的原则，输出多挡电压，方便适应新老客户的使用。携带方便、操作简单；内附大容量锂电充电电池，交直流两用，并设有欠压提示和电池过充保护。本仪器可以自动显示当前时间，保存200组历史测试数据及时间，为试验人员提供了极大的工作方便。本仪器是一种新型智能化仪表，是电力试验人员绝缘检测的选择。

<天津>天正华意电气设备有限公司
<天津>天正华意电气设备有限公司 绝缘电阻表品质过关

天津绝缘电阻测试仪 在使用该检定装置之前，请仔细阅读本说明书，按有关要求和注意事项操作使用，会给您的工作带来方便。1.概述绝缘电阻兆欧表检定装置是参考JJG622—1997《绝缘电阻表（兆欧表）检定规程》，JJG1005—2005《电子式绝缘电阻表检定规程》，并依据JJG1072—2011《直流高压高阻检定规程》之要求设计制造的新型兆欧表检定装置，其测试电压可达5KV，电阻输出达1TΩ，各项指标均符合检定规程的要求。本装置采用全金属外壳，人体可接触到的部件均与接地端可靠连接，保障了使用者的。作为新一代的兆欧表检定装置，本装置实现的电阻范围、稳定性、在国内同类产品中处于梯队。2.技术指标2.1电阻输出技术指标:步进盘档位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步进盘位数 10 10 10 10 10 10 10 10 10准确度等级 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2额定电压电流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值电阻：100G（准确度等级5级），4个200G（准确度等级5级）组成。2.1.2电阻输出范围：100Ω~1011.111111GΩ.2.2电压测量技术指标见表2表2量程（V） 手动量程（四位半直读显示）测量范围（V） 0~1999.9V~5000V允许误差 ±（1％RD±2D）输入电阻 10GΩ±10％电源 9V（6F22层叠电池一节）2.3使用系统温度：（20±5）℃，湿度：≤60％RH2.4运输、贮存条件环境温度：（－25~50）℃，相对湿度：25℃时≤85％RH2.5仪器结构：采用十进制步进开关，半封闭式金属机箱，端电压测量范围0~5KV，端钮电阻由1个100GΩ和4个200GΩ组成，电阻总输出102~1012Ω。2.6兆欧表检定装置末列指标，均符合《直流高压高阻器规程》之要求。2.7体积、重量：515mm×285mm×175mm，8kg。

<天津>天正华意电气设备有限公司

天津绝缘电阻测试仪 保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。7．极化指数（PI）和吸收比(DAR) 7.1极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的判断，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。7.2极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，PI和DAR值通过下面的公式计算：

天津绝缘电阻测试仪 本型绝缘电阻表检定装置是依据JJG1005—2005《电子式绝缘电阻表检定规程》、JJG622—1997《绝缘电阻表（兆欧表）检定规程》的有关检定项目要求，并参考电力行业标准DL/T845.1—2004《电子式绝缘电阻表》通用技术条件中的相关内容设计制造的专用设备，用于检定电子式绝缘电阻表的示值误差、跌落电压（Ud）短路电流。与本公司生产的恒速器（THCY3型）配合可检定指针式兆欧表的示值误差、开路电压（Uk）、中值电压（Uz）、峰值电压（Uf）。具有结构紧凑、性能稳定、使用方便等特点。是各工矿、企事业单位用来检定各类绝缘电阻表的理想设备。二、主要技术指标 本绝缘电阻表检定装置主要用来检定额定电压≤5000V的各类绝缘电阻表，也可在绝缘电阻表生产、修理中作标准器具。其电阻器部分可单独使用。数字表部分可测8000V的直流电压。

绝缘电阻表品质过关

天津绝缘电阻测试仪 尊敬的顾客感谢您使用本公司产品。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。

绝缘电阻表品质过关 <天津>天正华意电气设备有限公司

天津绝缘电阻测试仪 本仪表根据IEC61010规格进行设计、生产、检验 任何情况下，使用本仪表应特别注意。? 测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。? 注意本仪表机身的标贴文字及符号。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。测量过程中，严禁接触裸露导体及正在测量的回路。 确认导线的连接插头已紧密地插入仪表接口内。 请勿在易燃性场所测量，火花可能引起爆炸仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。? 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?给仪表更换电池时，请确认测试线已移离仪表，仪表处于关机状态。? 仪表显示电池电压低符号“应及时充电否则会引起误差 测量过程中严禁进行充电或者进行数据传输操作注意本仪表所规定的测量范围及使用环境。 使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理?仪表及手册中的警告标志，使用者必须严格依照本手册内容进行操作。仪表输出高压请务必连接好测试线手离开测试线后才按测试键进行测试否则有触电危险。测试完成后，先等待一分钟放电完成后再移除测试线，移除测试线时先移除仪表端的测试线再把测试线收好。二．简介数字式绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压交流电压吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。?额定绝缘测试电压范围100V～5000V绝缘电阻测量范围0.01MΩ～1000GΩ。直流电压测量范围0～1000V交流电压测量范围0～750V。

绝缘电阻表品质过关

天津绝缘电阻测试仪 绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。同时带有步进调节电压功能可以输出多种不同电压等级（如15KV机型可以产生12KV等级，使用范围更广泛）。绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。直流电压测量范围0～1000V交流电压测量范围0～750V。直流电流测量范围100pA-6mA。电容测量范围10nF-50uF。
