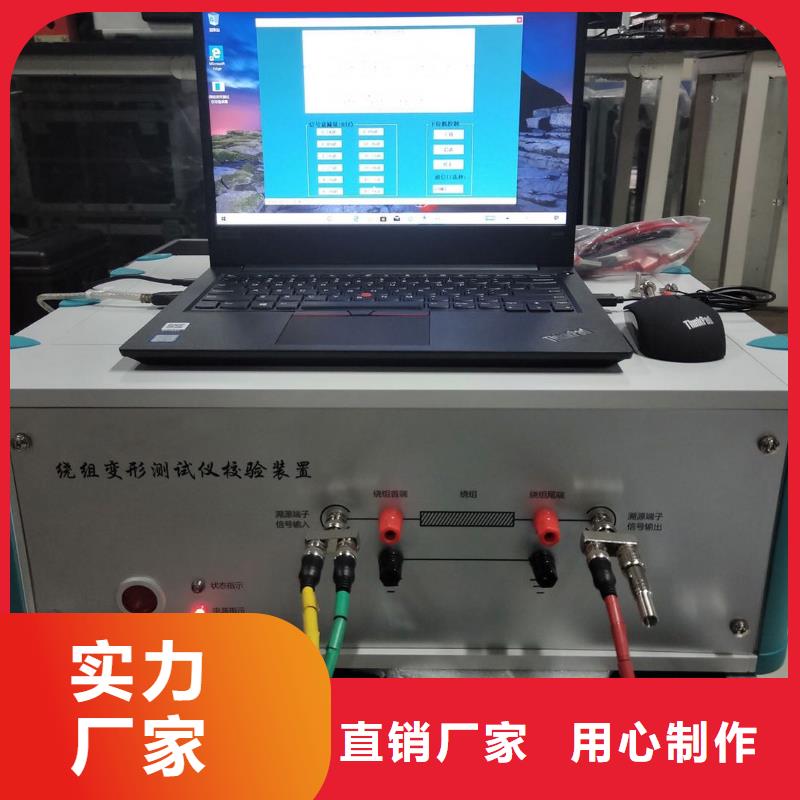

忻州变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的A相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Yn形的A相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的B相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔，再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Yn形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的C相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Yn形的C相测量接线。七、三相Y形测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Y形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Y形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Y形的A相测量接线。

变压器绕组变形测试仪】欢迎电询 <忻州>天正华意电气设备有限公司

忻州变压器绕组变形测试仪安装完毕后，桌面会出现下图所示的软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有软件图标和卸载图标。8.本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。9.十一、进入频响法或阻抗法的界面运行软件后先显示一段欢迎界面，然后进入频响法或阻抗法的选择界面，根据需要点击相应的按钮，即可进入频响法或阻抗法的测试界面。十二、频响法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。

忻州变压器绕组变形测试仪进入软件后，点击测量被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

<忻州>天正华意电气设备有限公司 变压器绕组变形测试仪】欢迎电询 <忻州>天正华意电气设备有限公司

忻州变压器绕组变形测试仪变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）12.1.3.2频段设置，选择此项目后，会打开一个扫描频率低、中、高各个频段的对话框，设置好各个频段的范围后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“还原”键则会恢复到默认频段设置。此项目的频段设置参数，只在打印报告中会反映出来。12.1.3.3设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。12.1.3.4系统初始化，当系统次安装使用或者重新安装使用后，运行会自动启动该选项，对系统的测量参数进行初始化过程。一般用户无需手动使用该项目。12.1.3.5固定频率输出测试，选择此项目后，会打开一个要求输入输出频率的对话框，选择“开始输出”将显示输出后得到的DB值，这个功能主要用来提供外部仪器检测本仪器的频率和幅值的度。12.1.4帮助可以在电脑上浏览绕组变形测试仪使用说明书。12.2数据菜单栏的下方，即为数据和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“数据”项目。此时，下方为已载入的数据文件，可通过“浏览”按钮载入已保存的曲线数据文件，具体操作介绍请参照软件测试流程。12.3测量准备对变压器测试的时候，选择“测量”项目。此时会出现一个对话框，上面为测量变压器的时候，需要填入的一些参数，“变压器参数”键同菜单中的变压器参数，（注意：如果测试过程中停止测量了，将无法继续当前测量进度，数据也无法保存。

忻州变压器绕组变形测试仪可以在电脑上浏览绕组变形测试仪使用说明书。19.2浏览菜单栏的下方，即为浏览和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“浏览”项目。此时，下方为文件系统的树型结构，可选择已保存的曲线数据文件，具体操作介绍请参照软件测试流程。19.3测量准备对变压器测试的时候，选择“测量”项目。此时下方为测量变压器的时候，需要填入的一些参数。19.4设置在开始测量后要设置测量变压器的一些相关参数，这些参数影响短路阻抗短路损耗等的计算结果，所以请准确填写。（高压侧标称电压、高压侧标称电流为必填选项，短路阻抗如果填入正确数据可与测量结果进行比较）19.5工具栏以上的大部分功能都可以在工具栏上直接选择，使用更加方便。二十、阻抗法PC测试软件使用流程20.1 USB驱动安装20.1.1当测试仪电源已经打开，USB接线正确无误时候，电脑会显示发现进入新硬件向导。如果是发现“USB CH372/CH375”的时候，选择“从列表或指定位置安装（高级）”，再选择“下一步”。20.1.2然后选择“在这些位置上搜索驱动程序”，勾选“在搜索中包括这个位置”，在下面的地址上输入软件光盘所在的光驱盘符。完成后选择“下一步”。20.1.3光盘路径正确的话，系统将自动安装USB驱动程序。稍等一会儿，系统就完成了USB驱动程序的安装工作，可以正常使用本测试软件了。20.2选择功能运行软件后，出现功能选择，当设备电源打开，USB连线接通并且安装好USB驱动后，会出现USB连接方式，否则将只能选择脱机使用。20.3测量进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。

变压器绕组变形测试仪】欢迎电询 <忻州>天正华意电气设备有限公司

忻州变压器绕组变形测试仪注意事项:该仪器在测量之前应预热15分钟，如果在冬季等气温偏低的情况下，预热时间应适当加长，确保仪器的正常测量。注意严格按示意图接地线，特别注意的是响应信号的接地夹子要先通过连接线与激励信号的接地夹子连接，再由激励信号的接地线与铁芯接地，保证信号电流的正确流向。十、频响法PC测试软件的安装1.将本软件光盘放入光驱，如果可以自动运行将直接进入到本软件的安装界面，否则在“我的电脑”打开光驱所在的盘符，运行光盘中的“autorun.exe”进入到本软件的安装界面。2. 选择绕组变形测试仪软件安装，将会进入到绕组变形测试仪软件的安装向导中。此时直接选择“下一步”。3.此时可以设置本软件的安装路径，如果不改变本软件默认的安装路径，直接选择“下一步”。4.此时已完成所有的设置过程，选择“安装”将开始进行软件的安装。5.安装过程全部完成，选择“完成”退出安装向导。6.安装绕组变形测试仪的软件也可以直接进入光盘的“绕组变形测试仪”的目录中，直接运行以下两个程序，都可以进行本软件的安装向导。

忻州变压器绕组变形测试仪变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）12.1.3.2频段设置，选择此项目后，会打开一个扫描频率低、中、高各个频段的对话框，设置好各个频段的范围后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“还原”键则会恢复到默认频段设置。此项目的频段设置参数，只在打印报告中会反映出来。12.1.3.3设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。12.1.3.4系统初始化，当系统次安装使用或者重新安装使用后，运行会自动启动该选项，对系统的测量参数进行初始化过程。一般用户无需手动使用该项目。12.1.3.5固定频率输出测试，选择此项目后，会打开一个要求输入输出频率的对话框，选择“开始输出”将显示输出后得到的DB值，这个功能主要用来提供外部仪器检测本仪器的频率和幅值的度。12.1.4帮助可以在电脑上浏览绕组变形测试仪使用说明书。12.2数据菜单栏的下方，即为数据和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“数据”项目。此时，下方为已载入的数据文件，可通过“浏览”按钮载入已保存的曲线数据文件，具体操作介绍请参照软件测试流程。12.3测量准备对变压器测试的时候，选择“测量”项目。此时会出现一个对话框，上面为测量变压器的时候，需要填入的一些参数，“变压器参数”键同菜单中的变压器参数，（注意：如果测试过程中停止测量了，将无法继续当前测量进度，数据也无法保存。

忻州变压器绕组变形测试仪感谢您使用本公司变压器绕组变形测试仪。为了您能更、更快捷地使用本设备，了解它的卓越功能，请您在使用本设备安装调试前，仔细阅读使用说明书。谢谢您的合作！质量保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。事项非专业人员请勿拆开维修，以免触电及扩大故障范围！请勿拆下仪器的盖板：以免产生电击危险。为避免伤害人身及设备，使用测试仪前请先阅读“须知”和“警告”以及“注意”等相关资料的内容。 须知 请遵循本手册的说明使用测试仪，否则测试仪所提供的保护可能会受到损坏。 本手册中: 警告是指对使用者构成危险的情况或操作。 小心是指对测试仪或被试变压器可能造成损坏的情况或操作。 注意是指对测试结果可能造成误差的情况或操作。 工作准则 为了避免人身伤害，同时为避免测试仪或被试变压器受到损坏，请遵循以下准则进行操作：1、使用前，请先检查测试仪的外观，检查电源开关位置是否在“关”的位置、各接线端子是否正常。 2、变压器的测量接地没有连接正确前，请不要开始绕组变形测试。 3、试验前应将被试变压器线端充分放电。 4、绕组变形测试应在解开变压器所有引线(包括架空线、封闭母线和电缆)的前提下进行，并使这些引线尽可能的远离变压器套管(周围接地体和金属悬浮物需离开变压器套20cm以上)，尤其是与封闭母线连接的变压器。 5、测试时必须正确记录分接开关的位置。应尽可能将被试变压器的分接开关放置在第1分接，特别对有载调压变压器，以获取较的绕组信息。对于无载调压变压器，应保证每次测量在同一分接位置，便于比较。 6、变压器铁芯必须与外壳可靠接地。7、应保证测量接线钳与套管线夹紧密接触。如果套管线夹上有导电膏或锈迹，必须使用砂布或干燥的棉布擦拭干净。8、测量线正确使用：放线时应展开不要卷曲、收线时应平直绕成环形存放，测量夹子在测量结束时应与测量线脱开，避免在变压器上挂住，有损测量线。9、测试使用过程中，不得打开与测试无关的其他软件。10、测试仪不具有防水功能，不得在雨天露天使用。11、测试仪及测试配件不用时放入包装箱，包装箱平时至于平放状态。

<忻州>天正华意电气设备有限公司 变压器绕组变形测试仪】欢迎电询

忻州变压器绕组变形测试仪系统测试4.1启动“绕组变形测试系统”程序1)双击桌面上的“变压器绕组变形测试仪” 图标，启动“变压器绕组变形测试系统”程序。2)启动过程完成后，进入标题为“变压器绕组变形测试仪”的主程序界面。（双击屏幕左上角的小图标，便可切换至桌面。测试过程中请不要点击。）软件主界面分为7个组成部分：（A）测试曲线显示区该区域显示测试曲线，横坐标为频率，纵坐标为dB值（幅频测试）或角度值（相频测试）。下方标签包括:曲线类型标签:用于标识当前所显示的内容是“幅频曲线”还是“相频曲线”。 点击该标签，可以在两种类型间进行切换（需硬件支持）。扫描模式标签：用于显示当前扫描模式是线性扫描还是对数扫描，点击该标签，可以在两种模式间切换。起始频率标签：用于显示当前的扫描起始频率，点击该标签，可以在不同的起始频率间切换。终止频率标签：用于显示当前的扫描终止频率。扫描点数标签：用于显示当前扫描的总点数，点击该标签，可以在不同的点数间切换。（B）状态显示区状态显示区显示当前设备的工作状态。（C）操作区操作区有开始和终止两个按钮，该按钮在测试中会根据使用状态轮流显示，停止状态时显示“start开始”，开始状态时显示“stop停止”。在按钮下方有当前状态显示标签，用于显示设备当前的状态：“脱机状态”：计算机工作与脱机状态，只能进行数据读取和打印等功能。“设备连接”：计算机与设备已经连接，可以进行测试。“设备断开”：计算机与设备断开，无法进行测试，一般需重新连接并重启软件。（D）测试参数设置区D区显示参数设置窗口，该窗口用于设置测试参数，分别可以设置绕组接法、待测绕组类别与编号、扫描终止频率等参数。（E）曲线描述区E区显示当前曲线的描述信息，所有标签的颜色代表了与之颜色对应的曲线的描述信息。（F）数据选择区右上角（F）为数据选择区，测试数据采用分级管理，级为变电站名称，第二级为变压器名称，第三级为变压器的绕组类别和编号，一层为已经存在数据，数据名称采用“数据类型＠测试时间”的方式显示。该部分显示的数据与（A）区所对应的标签内容相配合，当显示为“幅频曲线”时，数据选择区显示幅频曲线的测试结果，当显示为“相频曲线”时，数据选择区显示相频曲线的测试结果。
