海东多功能校准仪使用方法将交、直流恒流源输出引至测试线圈插孔中。部分测试线圈电流输入有三个插孔，从黑、红插孔可以输入直流或交流电流，从黑、黄插孔可以输入交流电流（具有感性补偿功能）2、将被检钳形表按测试线圈面板上箭头方向钳住中柱线圈，钳形表的位置和箭头方向平行，置于测试线圈面板上，中柱线圈位于钳口内中心位置。直流电流源的电流档安培数乘以线圈所注明的匝数即为钳形表的电流值各种规格线圈在允值工作状态，通电时间应不大于3分钟。供电电源的电流误差加上0.2％即为综合误差多功能校准仪测试软件使用说明一、使用说明将文件夹复制在D盘目录下后，请仔细阅读以下内容打开测试程序，选择被检仪表的类型，本软件附带了四种表的模板，分别为“数字仪表模板数字多用表模板指针仪表模板指针多用表模板，用户可以自行选择模板表格选择好模板后，键入被检仪表编号，单击[新建]按钮，程序自动生成一个以仪表编号和当前日期为文件名的.文件，并存盘，同时打开本文件。键入表头和“被检表示值”，然后把鼠标停放在“标准表示值”的行进行检测，检完一个数值以后，按外控调节器上的[确认]按钮，则程序自动把“标准表示值”填入，计算出误差，并在误差图表内表示出来，便于观察被检表的误差曲线。检测完后，按[完成]按钮存盘，如需再检测另一块表，重复操作步骤否则按[退出]按钮退出如果要打开以前测试的表格进行修改，请单击[打开]按钮。高级使用本软件具有极大的灵活性，如果用户不满意附带的模板表格，可采取以下措施来满足可自行设计表格。但必须对表格比较熟悉，并能熟练使用其中的计算公式。同我公司联系，提出要求和表格格式，公司开发部会根据你提出的要求和格式做出令你满意的结果！工作步骤先建立一块模板并存入文件夹“模板”内。打开主窗口，单击[设置]按钮，先在“名称”框内定义所建模板的名称，然后单击“模板名称”框后的省略图标，选择新建的模板。按[新建]按钮。此时，新建的模板已经被调用到所新建的模板名称下了）在“仪表编号”位置内输入新建表格中“仪表编号”的行列位置按[好]按钮存盘退出，完成新建。注意事项1．请不要擅自改变附带模板的数据，以免发生意外导致不能使用在退出应用程序之前，不能关闭电子表格。附带模板“指针仪表模板数字仪表模板”中设有自动检测误差、以及被检表是否合格的功能。使用该功能时，模板上的所有测试点必须全部测完，否则，该功能无效。

<海东>天正华意电气设备有限公司

海东多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。

海东指示仪表校验装置来电报价

海东多功能校准仪 谐波设置： 谐波可以多次设置，每一次可以设的不同，但每相电压电流的各次谐波含量总和如下：2-8次谐波含量为40％，9-15次谐波含量为30％，16-31次谐波含量为20％。触摸[H-order]、[H-con]、[Φ]右边的文字框，就可以对谐波输出进行设置。H-order：表示电源输出的谐波次数，可输入2-31次。H-con：表示设置的谐波对应基波的幅度，以百分比显示。Φ：表示设置的谐波对应基波的相位，单位是度。对于由那些相的电压、电流输出参与到这次谐波设置中，由U1…U3、I1…I3 左侧的方框来决定，如果被选中，就表示参与到这一次的谐波设置。所有谐波参数设置完后，而且光标停留在【H-order】或【H-con】或【Φ】右侧的方框内，按【ENTER】键进行谐波设置确认。经确认后，屏幕的左侧表格内会出现谐波设置的内容。其中【H-order】栏内表示这一次设置的谐波次数，【UI】栏内显示有哪些相的电压电流参与到本次谐波设置，【Phase】栏内显示本次设置的谐波相位，【H-con】栏内显示本次设置的谐波含量。下图3-8是设置的3次谐波，谐波含量为10％，谐波相位为0的图.图3-8【↑】、【↓】：当谐波次数设置较多，需要删除某一项，可以用【↑】、【↓】来查找的需要删除的项目，如图3-9，然后按【DEL】键删除。【ComAddr】：三相电源的通讯地址，可以设置成1-254，如果设为255，就表示没有此地址，出厂时默认为255。【LcdDelay】:液晶屏保时间，单位是分钟。

海东多功能校准仪校验方案校验电度表前需要配置校验方案以确定校验的试验点，仪器可以保存5种不同的方案，，按【】键进入校验方案设置界面，如下图3-10：图3-10在这个界面可以设置平衡负载试验点，打勾的表示被选中，再次按下【】键，可以设置各平衡负载试验点的校验圈数，如下图。通过触摸方框，即可选择相应的负载点，再次按下【】键，可以设置不同试验点下的校验圈数，以此循环，接着设定不平衡负载点及不平衡负载点的校验圈数，全部方案设定完后，按【】保存。图3-11图3-12图3-13上图中圈数设置里出现的-1或0表示还没被初始化。3.4 校验电能表按【】键，进入校表界面。选择校验方案后，按【UI】键开输出，用户可以按【↑】、【↓】或者直接点击某试验点所处的位置来选择不同试验点进行手动校验，某个试验点被选中它就会显示为蓝色。【Phase】栏表示哪些相的电流有输出；【Current】栏显示具体的电流试验点。【PF】 栏显示电源输出的功率因数。【N】 栏显示当前试验点所置入的圈数。【Err1】 栏显示当前试验点的上一次电能表的校验误差。【Err2】 栏显示当前试验点的本次电能表的校验误差。【Error】 栏显示当前试验点的两次误差的平均值。【Manual】 手动校验误差。

<海东>天正华意电气设备有限公司
<海东>天正华意电气设备有限公司 海东指示仪表校验装置来电报价

海东多功能校准仪 注意事项：8.1当校准仪有输出时，尽量避免转动各种开关，以免损坏仪器和被检表。8.2当使用外控调节时， 每次测量完毕，务必将输出降为零8.3本校准仪输出电压1050V，操作时请注意人身。8.4输出连接导线要有足够的绝缘强度（1500V）和截面积（＞5平方毫米，20A输出时应＞5平方毫米且要间断使用。）8.5本校准仪不宜在相对湿度＞80％的环境中工作；供电电源和地线的质量将影响输出稳定度。8.6关机前请切断所有输出。9、整机的校准：9.1校准仪必须定期用0.01级以上的标准器在基准工作条件下，即环境温度20℃±2℃、相对湿度（40-75）％进行校准。9.2在严重超差或者线性度不好的情况下，按照机内部件示意图调整。

<海东>天正华意电气设备有限公司 海东指示仪表校验装置来电报价

海东多功能校准仪操作方法面板上的功能键介绍：键盘上的按钮可以实现不同的功能，介绍如下： 设置仪器的三相电压、电流输出的额定值，或者被检电能表的象限、正反向、有功或无功等状态；以及谐波的参数等。 常用的压、电流、功率因数试验点。 对电源三相电压、电流的任意一相或全部的输出幅度、相位、功率因数、频率进行调整。 显示电源输出的2-50次谐波的含量及柱状图。 显示电源输出三相电压电流波形。 确定电能表校验试验点的试验方案。 根据检定方案校验电能表。 保存键，用来保存试验方案。 多功能键，包括起动、潜动、走字、查询等功能 使三相电压电流升输出或关闭，即三相电压电流的总开关。 L1相电压输出开关。 L2相电压输出开关。 L3相电压输出开关。 L1相电流输出开关。 L2相电流输出开关。 L3相电流输出开关。 数字输入键。 在参数输入时，作用是小数点，在 界面，是触摸屏校准键。 ：删除不需要的数据及谐波。确认输入的数据。检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。仪器进入加载界面（如图3-1）。约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面

<海东>天正华意电气设备有限公司 海东指示仪表校验装置来电报价

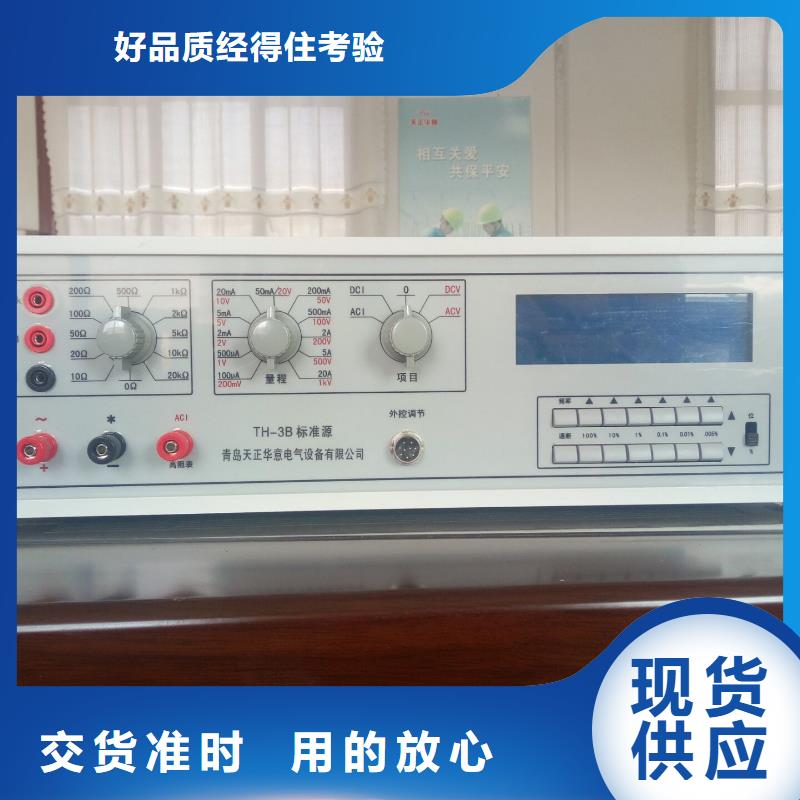

海东多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％，20A＜2％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：

<海东>天正华意电气设备有限公司

海东多功能校准仪 校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。须知！ 警告?? 切勿在电流输出端开路状态下进行电流输出操作。?? 切勿在电压输出端短路状态下进行电压输出操作。?? 在接通电源前请确认供电电压为220V。?? 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。?? 装置供电系统应可靠接地。?? 切勿让装置内部进水。?? 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟

<海东>天正华意电气设备有限公司
海东指示仪表校验装置来电报价

海东多功能校准仪 波形显示点【】键，进入波形显示界面，如图3-25.图中显示的是含有3次谐波，谐波含量为 10％，谐波相位为0°的各相电压电流的输出波形及失真度。图3-24液晶下方显示各相输出波形及波形的失真度，通过选择波形显示开关U1...I3，确定显示哪些相的波形，可以复选。3.9 触摸屏校准在【Test Point】界面，按【。】键两次，可以进行触摸屏校准。触摸液晶屏显示的十字图形的中心点，若本次触摸产生的坐标值通过系统认可，则自动出现下一个十字图形进行校准；否则不出现下一个十字图形当五个十字图形全部触摸通过后，显示屏上会提示操作成功，这时请复位或重新开机，新的坐标数据会被保存到仪器内部的Flash中。欢迎您使用青岛天正华意电气设备有限公司的产品，请您在使用前详细阅读使用说明书。请勿在有输出时转换各种开关，以免损坏仪器或被检仪表。本仪器输出电压超千伏，操作时请防止触电。请您在转换开关之前及关机之前，使所有输出回零。请您在插拔调节器接头时，不要拽拉电缆线，以免信号线中断。本使用说明书适用于三用表校准仪 多功能校准仪（万用表校验仪）。在此基准上存在内容和实物改进的可能。
