黔南变压器测试台为了实现上述目的，本校验装置技术方案提供一种变压器综合参数测试仪校验装置，由用户界面、控制模块、信号产生模块、精密恒流源模块、精密电压源模块构成。用户界面用于接受检定人员预置的参数信息，并将参数信息自动换算成相应的电流、电压、相位等基本信息并传递给控制模块，控制模块的输出控制信号分别连接6路信号产生模块的控制信号输入端，其中有3路信号产生模块的输出分别连接相应的3路精密恒流源模块的输入，另外3路信号产生模块的输出分别连接的3路精密电压源模块的输入，3路精密恒流源模块可直接作为3相电流输出，3路精密电压源模块可直接作为3相电压输出。在用户界面的信息输入以及控制模块的控制作用下，每个信号产生模块可以产生独立的幅值、频率、相角可调的高度平滑的正弦信号单元，这些正弦信号单元可用于激励后级相互独立的精密恒流源模块、精密电压源模块，从而形成相互独立的3相电流和3相电压，3相电流和3相电压可直接作为标准信号输出。

黔南变压器测试台输入接口仪器的输入接口包括电流通道和电压通道，试验时分别进行变压器的电流和电压采样，图 5-1列出了几种常见的输入接口组合。电流通道：电流通道的接线端子具有字样的标识符。具有两个电流通道的产品中任何时刻都只有一个电流通道可工作，电流通道的选择在参数设置窗口中进行，5A 电流通道内置6A保险管，而且当采用5A电流通道外接电流互感器时，电流互感器的档位不能与另一个电流通道相同。电压通道：电压通道的接线端子标识分别是A、B、C、N。选择三相三线接线方式时需连接A、B、C端子进行采样。选择三相四线接线方式时需连接A、B、C、N，对于有中性点引出端子的系统N与中性点连接，中性点没有引出时接线端子N也不能悬空，需连接系统中确定的0电位点。否则测量的三相电压值是不可信的。试验编号是一个多可设置10位的数字序列，可作为本次试验或被试品的标识。额定容量是一个多为6位的整数序列，单位是kVA，额定容量的大小直接影响试验的计算结果。电缆电阻是试验电缆的电阻阻值，电缆电阻的大小影响损耗的校正值（P0、Pkn、Pk75）的计算，太大的电缆电阻设置将会得到一个不合理的测试结果，一般情况下可设置电缆电阻为零。高压电阻和低压电阻分别为变压器高压侧和低压侧绕组直流电阻的平均值。在负载试验中，当公式选择为 1时高压电阻和低压电阻的设置值影响PK＊值的计算其它情况下没影响。高压电压和低压电压分别是变压器高压侧和低压侧额定电压值（线电压）。高压电压、低压电压和额定容量是计算变压器额定电流的依据，应该按照变压器的铭牌进行设置。电压变比是指连接外部电压互感器时互感器的变比值。没有使用电压互感器时，电压变比应设置为 1.0000。测试仪的电压测量范围是0到800V（可根据要求扩展至1200V），当超过这个范围时就要使用电压互感器（PT）进行降压，然后再引入本仪器进行测量。此时设置电压变比为PT的电压比值，测量时仪器显示的就是信号降压前的电压值。电流变比：在仅有一个5A电流通道的产品中，如果没有外接电流互感器（CT），设置电流变比为 5/5，有外接电流互感器时则按照所用电流互感器的电流比值设置。

变压器测试台2023已更新(今日/检测) <黔南>天正华意电气设备有限公司

黔南变压器测试台全自动温度巡检仪适用于5~80点过程量的检测和报警。可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。基本误差小于0.2％F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。第2级参数受密码控制，防止误操作。具备参数复制功能，大大减小参数设置的工作量独特实用的报警功能，可配接XSLCU多点控制单元实现各通道的报警输出手动、定时、报警启动打印快速、的通信接口，大大缩短通信时间含通讯接口和软件5.7电流互感器应满足如下指标测量范围0.25A～440A?精度为0.05级；?其变比为400、200、100、50、25、10、5、2.5 /1A 5.8中频发电机组应满足如下指标额定容量:160kVA；?输出电压范围:40V～800V；?输出电流：120A 输出频率：150Hz±2％。?输入电压:380V；5．9油浸式交流试验变压器满足如下指标?额定容量：200kVA；额定高、低压电压：200kV 10 kV / 0.4kV； ?输出电流：0～1A；?输入电压：0V～400V；?输入电流：0～500A；?额定工作频率：50Hz5．10 630kVA三相调压器技术指标输入电压三相380V，输出电压0-650V，负荷电流559A。调压器具有无触点调压的特点，使用方便，能长期可靠运行。广泛用于工矿企业、农业及科研等单位，作为调节电压的通用设备。当输入电压恒定时，它能在带负载的情况下，无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。按额定频率50Hz设计的调压器，允许在150Hz的频率下半负荷运行。

黔南变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作也便于安装调试所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。

<黔南>天正华意电气设备有限公司 变压器测试台2023已更新(今日/检测)

黔南变压器测试台目前国内有关技术单位校验变压器综合参数测试仪、变压器空负载损耗参数测试仪等的方法还是采取“常规的标准源法”，其工作原理主要是：利用通用的标准信号源向被试变压器综合参数测试仪注入预置的标准三相电压、电流信号，并对试品示值读数，从而达到对试品校验的目的。这种方案存在工作繁琐、计算复杂、容易出错、量程和准确度不完全适应等不足。有必要设计针对性强、准确度高的变压器综合参数测试仪校验装置，以提高相关校验工作的效率。研制的TH-BZC1型变压器综合参数测试仪校验装置（以下简称校验装置）正是针对目前市场上主流的变压器综合参数测试仪、变压器空负载损耗参数测试仪的主要测量功能即：空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数、频率等进行率、高准确度的校验工作；并且针对变压器综合参数测试仪测量功能的特点设计了用户界面，用户可以针对性的直接预置相关标准值，而不需额外人工再换算成相应的电流、电压、角度等值，有利于提高的校验工作的效率和可靠性。

<黔南>天正华意电气设备有限公司
<黔南>天正华意电气设备有限公司

黔南变压器测试台方均根值电压表与平均值电压表并联；令方均根值电压表读数为 U 。对于三相变压器试验时：若D（或Y）联结绕组励磁，则电压应在各相端子间测量。若YN或ZN联结绕组励磁，则电压应在相和中性点端子间测量。如果 U 和 U′ 之差在3％以内，则此试验电压波形满足要求。设测得的空载损耗为 Pm ，则校正后的空载损耗 P0 按下式计算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常为负值）如果 U 和 U′之差大于3％，应按协议确认试验的有效性。空载损耗与空载电流应在同一绕组同时测量，对于三相变压器，空载电流应取各相空载电流的算术平均值占额定电流的百分数计算。对于容量不等的多绕组试品，空载电流的基数应取较大容量的额定电流。第五章 负载损耗试验操作说明与工作原理点击负载损耗试验选项，进入图 7 界面。图7负载损耗试验此界面设置根据铭牌参数自动导入，需要修改试验温度参数，档带入电阻计算时选择公式“”，当不带入电阻计算时选择公式“”。低压负载损耗测试（界面见图7）1. 数据显示：界面中“试验数据”栏目中显示实时的三相有效值电压及其平均值、三相平均值电压及其平均值、三相有功功率及其功率和、负载折算损耗、阻抗电压折算％、短路阻抗和试验频率；“负载试验数据记录”保存已提取的试验数据；2. 接线方式：将测试线夹头按照 A、B、C顺序夹至变压器三相高压测，低压测短接；3. 试验操作步骤（CT/PT档位根据产品参数自动选择）：3.1.选择试验电流。3.2.点击“开始测试”按钮，软件会自动吸合接触器，自动升压，自动保存数据，自动降压，自动断开接触器，自动停止。4. 注意事项：请注意被试变压器的设计阻抗值，确保升至所需的控制电流时电压不超过调压器的额定输出电压及电压互感器量程；如遇紧急情况需要退出试验时，请按“紧急停止”按键或操作台上急停按钮以断开所有接触器来切断试验回路。高压负载损耗测试高压负载损耗测试界面及流程与低压负载损耗测试基本相同，不同之处为高压试验启动“中间变压器”。

<黔南>天正华意电气设备有限公司 变压器测试台2023已更新(今日/检测)

黔南变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米

<黔南>天正华意电气设备有限公司
变压器测试台2023已更新(今日/检测)

黔南变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

黔南变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米

<黔南>天正华意电气设备有限公司 变压器测试台2023已更新(今日/检测)

黔南变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

<黔南>天正华意电气设备有限公司

黔南变压器测试台章性能参数总 则一、系统性能1、本仪器应满足现行满足GB 1094《规程》中的规定；2、满足配电变压器空载试验要求3、满足配电变压器负载试验要求4、满足配电变压器温升试验要求5、满足配电变压器在90％和110％额定电压下的空6、载损耗和空载电流测量实验的要求7、满足配电变压器短时过负载能力试验的要求8、满足配电变压器三相变压器零序阻抗测量实验的要求9、满足直流电阻测量试验要求10、系统可自动判断结果11、各试验可建立数据库，方便查询和试验12、测控系统应包含自动、手动试验功能13、性能好，、保护装置齐全，在各种异常、误操作、断电等情况下能够保证其性。14、仪器具有过压、过流、过温保护等二、正弦波变频电源基本参数1、额定输出功率150kW2、工作电源380±10％，V工频3、输出电压0~420V三相，4、输出电压不稳定度≤1％5、额定输入电流108A（三相）6、额定容量下长时间，持续运行时间不小于24h7、噪声水平≤60dB8、工作频率50Hz9、频率不稳定度≤0.05％10、输出波形畸变率≤1％11、频率输出误差≤±0.01Hz12、频率调节分辨率≤0.1（电压百分比为1％～99.9％的范围内）Hz 三、三相中间变压器技术参数少油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、额定输出容量150kVA；3、输入电压400/600V(Y接法）；4、输出电压0.65×√3kV，（可Y或Δ接法）；5、额定频率50HZ；6、额定容量下长时间，持续运行时间不小于24h； 四、补偿电容器1、额定输出容量840（280kvar×3）kVar，设置（140＋60＋30＋20＋15＋10＋5）×3等档位2、额定电压1kV3、输出电压1.5×√3kV4、额定频率50Hz

<黔南>天正华意电气设备有限公司 变压器测试台2023已更新(今日/检测)

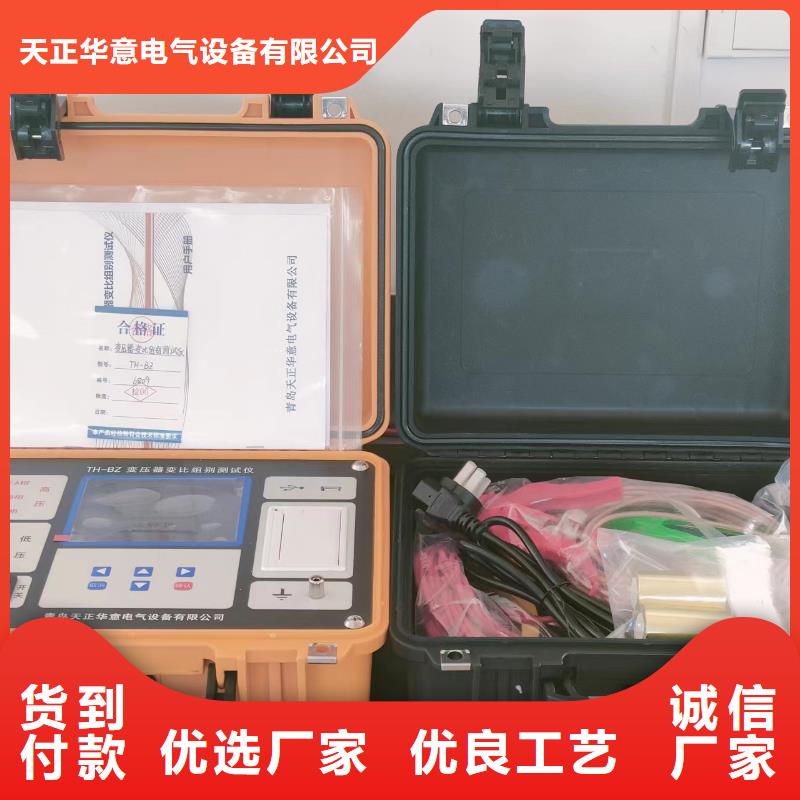

黔南变压器测试台注意事项1．严禁不选择电流互感器档位进行试验，同时试验过程中严格避免误操作分开电流互感器档位；高压空、负载试验中同样不允许试验过程中切断电压互感器档位或同时闭合两个以上的电压互感器档位。接触器启动后，严禁再选择或者切换互感器的档位。2．试验中请时刻注意实时的电流电压值是否有可能会超过选择的电压电流互感器档位，如有可能会超过请停止升压，降压并分开各接触器，重新选择合适的电压电流档位后进行试验。3.试验过程中可随时点击锁定按钮锁定当前数据，再点击一下即可恢复数据刷新。4.请严格遵守试验操作步骤。第十章 试验仪器说明书本测试系统配置仪器包括变压器功率分析仪、双通道直流电阻测试仪、变比组别测试仪、多路数据记录仪（温度巡检仪），以上仪器可根据客户需要进行配置，如日本横河系列功率分析仪和温度巡检仪等。

<黔南>天正华意电气设备有限公司 变压器测试台2023已更新(今日/检测)

黔南变压器测试台变压器工频耐压试验该系统的试验为按钮式操作，通过控制台操作电动接触式调压器升压，电压经过工频试验变压器后到被试品。其试验电压通过工频试验变压器的仪表端连接到控制台上的数字式电压表，试验电流通过CT连接到控制台上的数字式电流表。工频试验系统的组成1.用于测试单元及仪表监视数据收集的综合试验台。2.低压控制柜3.油浸式升压变压器工频试验系统布置1.工频试验系统采用分布式设计方案 2.分布式设计方案?工频试验系统与变压器特性及温升试验系统在台体上相互独立。工频试验系统既方便试验人员操作也便于安装调试所以采用分布式方案可提高台体的可靠性工频试验操作系统设计要求 加装线电压监视功能，即三相输入电压加装数字式指示表头。能声光报警，提示试验员。加装过流继电器，提高系统的可靠性。方便的操作过程指示，操作控制按纽。采用显示、操作分类设计，观查视角好。调压控制台采用自动降压方式?。耐压时间到报警提示?。交流泄漏电流值读出，加装1:1电流互感器接地防止接地不良时导致的危险.低压控制柜布置要求?低压控制柜的组成及说明?低压控制柜主要由控制接触器、低压电压互感器、低压电流互感器、时间继电器等组成。?内置主电源过流保护，加装电流互感器250A/5A一个，精度为0.5级。低压控制柜结构图系统原理图（供参考）系统一次原理图（供参考）交流耐压试验接线图工频试验系统技术要求?试验电压的波形应为近似下弦波，波形畸变略不可超过5％?带负载能力：试验设备应有1.1倍过载能力，则选用试验变压器时，选择用油绝缘式试验变压器。调压速度：升压速度取每秒2％—3％?系统保护：高压输出过电压保护。高压输出过电流保护。采用调节电动控制保护球隙设置过电压保护。具有零位启动保护。
