香港三相电能表校验装置 电表编号 — 人为输入编号用于区分被试品结果，以便在查阅时不会将多组结果混淆，表号可为数字或字母，多输入12位。输入方式分为两种：1)通过仪表键盘直接输入。把光标移到电表编号选项，连按两下确认键，进入键盘输入状态。2)通过扫描枪扫描条形码输入。 扫描枪为选配，通过串口与现场校验仪连接。连接扫描枪，把光标移到电表编号选项，按下确认键进入扫描状态，扫描枪扫描条形码成功指示灯变绿，电表自动输入编号。485规约 — 指进行RS485端口检测时对被测表所执行的通讯规约版本进行选择，包括二种：DL645-1997和DL645-2007两种。设置时，先点击下拉框展开所有选项，再点击相应的选项进行选择。485速率 — 指进行RS485端口检测时对被测表所执行的通讯速率进行选择，设置时，先点击下拉框展开所有选项，再点击相应的选项进行选择。（3） 电气测试界面图五、电气测试屏此屏显示出当前测量的三相电压幅值三相电压电流之间的夹角三相有功功率数值、三相无功功率数值（相视在功率数值以及总有功功率、总无功功率、总视在功率、实测频率、总功率因数。如果接线方式为三相三线时，电压Ua表示Uab参量、Uc表示Ucb参量。当按下F4键时，此屏变换为显示一次参量值，所显示的数据都是根据PT变比和CT变比折算到互感器一次侧的数值。按下F1键可锁定当前显示的数据，按F2键变为刷新状态。（4） 电表校验界面电表校验屏如图六所示，此屏分为四部分数据：误差统计部分、当前误差部分、输入参数部分、测试参数部分；误差统计部分：显示出误差1、误差2、误差3、误差4、误差5连续记录的近五次误差，平均误差（近五次误差的平均值），由近五次误差计算得来的标准偏差估计值；当前误差部分：显示出算定的标准脉冲（此参量为内部计算用，用户不需理解）、实测脉冲（此参量为内部计算用，用户不需理解）、当前圈数、当前误差（一次的误差值）、累计电能；输入参数部分：显示出设置的PT变比和CT变比值，当前设定的电表常数、设置圈数、电表类型、输入方式、电表编号；当误差不正常时，首先要检查输入参数部分的设置是否正确，这些参数直接影响测试结果的准确性。校验完成后，按【存储】键可将测试结果以记录的形式保存。

香港三相电能表校验装置?电能表误差校验在确保电压、电流通道接线正确，脉冲采集接线正确的情况下，在“综合界面-校表设置”界面单击“误差测试”触摸按键，进入“综合界面-误差测试”界面，如图2.6.1-1所示，开始对被校电能表进行误差校验。开始检验后，设定的圈数将会递减，减至0的时候，会计算电能误差，并且重新恢复设定的圈数，重新进行圈数递减。一直到再次减至0，重新计算电能误差。图2.6.1-1 综合测试-误差测试界面?保存校验结果当被校验电能表的误差稳定，并确认正确的反应了被校表的实际情况，需要保存测试数据时，单击界面的“保存数据”触摸按键，进行数据保存。保存的数据主要有该电能表的校表参数、当前电压、电流、功率等电测参数，向量图及接线判别结果、5次电能表误差、当前六路谐波、当前时间等数据。每条记录是以电表编号为基准的，所以为了防止记录的覆盖，保存不同的记录，请修改电能表编号。?拆除测试线、关闭工作电源当采用市电供电时，先拆除电压、电流、脉冲等测试线。然后关闭电源，拆除电源线。如果采用测试电网的电压通道供电，则先关闭电源开关，在拆除电压、电流、脉冲等测试线。

<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UN；电流输入端子红黑各一、（其中红色为电流流入端，黑色为电流流出端 ；钳形电流互感器接口（钳表1、钳表2）；光电及脉冲信号接口。右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口，用于连接充电器；USB接口，通过专用数据线可连接电脑，将仪器内存储卡做为大容量存储器使用。侧面图见左侧图二。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用 在两周内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上。图二?仪器的外包装及配件箱尺寸，如图三所示：图三2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。

<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置 产品特点：1、采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；2、采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；3、高亮度、高清晰度、高分辨率5.7＂（320＊240）TFT彩色液晶显示，T9汉字输入法；4、宽工作电源AC 57.7～480V，在 -20℃～＋40℃ 的温度范围内保证电能的准确性；5、无电位器，提高了系统的稳定性和可靠性，彻底防止仪器因运输等外界原因造成误差改变；6、电压自动换档 30～480V、电流直接输入 5A；7、带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；8、高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。技术参数：电压量程 AC 30-480V电流量程端子输入 1A、5A钳表输入(一倍过载) ：主机1台、电能表校验系统管理软件1套（光盘）、5A钳表ABC相各1只、电压/电流鳄鱼夹10个、电压（电流）测试线1套、脉冲采集线1条、光电采样器1个、端子充电线1条、PC通讯线1条、《使用说明书》1本、《出厂检验报告》1张、仪器箱1个。

三相交流指示仪表检定台生产厂家-发货及时 <香港>天正华意电气设备有限公司

香港三相电能表校验装置 主要特点2.1、功能★32位高速数字信号处理器国内个采用TI的32位高速150MHz DSP，及AD公司的高性能6通道16位AD，开发成功多功能宽量程的数字乘法器，采用浮点运算，保证计算准确度。★同时测量有功、无功或两个电能表的误差比传统的校验方式提高一倍以上的工作效率。★接线仿真功能仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。★5A钳误差自检仪器内可产生5A的电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。★自动录入电能表号码（选配功能）支持条形码扫描枪，自动录入电能表编码。★红外读取头，自动读取多功能电能表数据（选配功能）利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数。支持国标DL645规约。★超宽电流测量范围500倍电流范围保证计量指标；10000倍电流显示范围。小 1mA 启动电流。高供高计时，空载也可识别接线。★电能累积功能可以校验没有电能脉冲输出的电能表，或做为测试节能指标。三相电能表校验装置

香港三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。

<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。

<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时
三相交流指示仪表检定台生产厂家-发货及时 <香港>天正华意电气设备有限公司

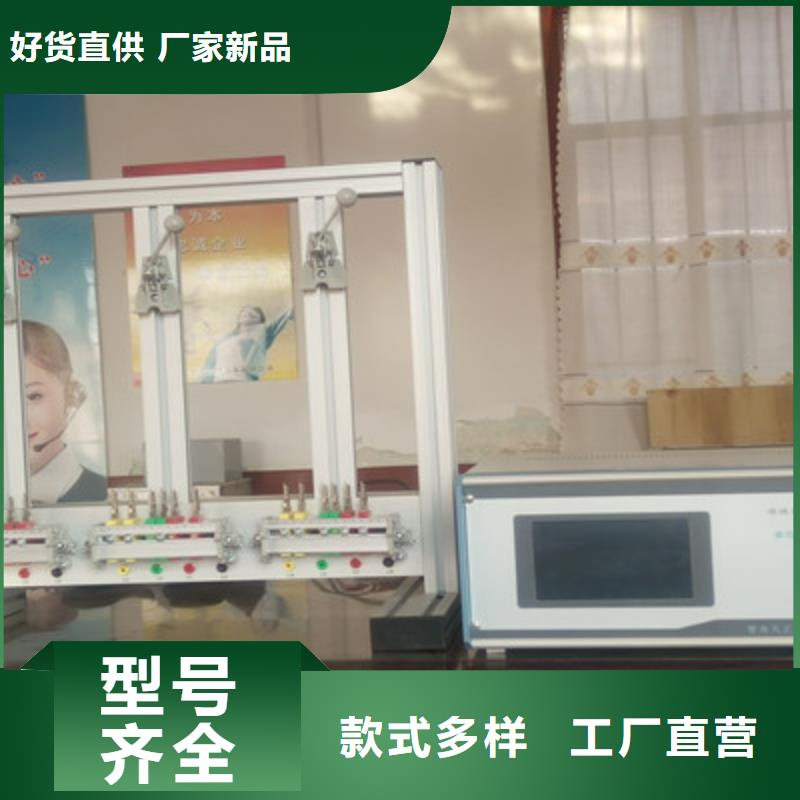

香港三相电能表校验装置三相电能表便携式装置内置多功能信号发生器采用DDS技术大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置三相台内部配置结构图b、功率放大器功率放大器采用了先进的集成功率运算放大器，并设计了完善的电压短路过载，电流开路过载保护及快速限流保护措施，使功率放大器能长期稳定可靠工作。c、测量 本装置采用标准电能表法（比较法）检验电能表，并采用电子补偿式电流互感器，提高了校验精度，使校表更方便。六、按键功能与显示状态检定人员通过台面上的专用键盘和显示窗口可以控制装置完成手动基本校表工作，方便调修。1、按键与显示共有93只键如图（3）所示，主要用来被校表选择（5键）；校验功能选择（11键）；选择电压量程和实验点（9键）；选择电流量程和实验点（38键）选择相位和频率（7键）；电压电流启停（7键）；输入数字键（12键）；复位键用于对装置进行总复位。按健之间有一定的联系，非法操作时，ABC分组显示灯会闪动表示误操作。显示器上共有9个数子显示窗如图（4）所示，左边两组6个显示窗为各相输出电压，电流百分值。右边三个分别为P、f、φ。2、加电后初始状态装置加电后的初始状态（也是总复位后的状态）是：电源置50Hz、0°、100V（）、5A（）量程、电压电流无输出有功三相四线制（P4）接线方式。3、电压电流输出功能 电压量程是四选一。电流量程是九选一。六相输出启停可用6只按健控制，按一次键指示灯亮，启动输出，在按健，灯灭，停止输出，“UI”键可控制六相同时启停。启动后输出的幅度可由调节电位器确定，并在显示器上显示六相输出百分比。电压有五个实验点，电流有十个实验点，开机后自动置于试点，这时若调节电位器使输出为，再按实验点键，可以方便地改变输出值，在不使用电流量程自动轮换功能（见下节）时，实际输出值等于（量程值）＊（显示值％）。电流实验点在键盘上共有三十个，对应不同COSφ／Sinφ实验点分为三排、但实际中只用十个，随着COSφ／Sinφ试点改变而换排，多余二十个是为自动实验选点所设。

<香港>天正华意电气设备有限公司

香港三相电能表校验装置三相电能表便携式装置内置多功能信号发生器采用DDS技术大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置 电流量程自动转换功能本功能是为用户校表时使用方便而设置。在使用电流量程自动转换功能后，可认为装置电流输出量程在0-100A之间任意选择，一旦用户选择一个被校表额定电流后，输出电流指示均以该额定电流为100％时行显示换算，并且装置自动切换不同负荷点的电流量程。使用本功能的方法是： （1）开机后在5A量程下（或键盘上标志的九个电流量程中任一个量程）调节电流电位器使输出指示为100％。按“校值”键在被校表电流额定值“A”参数下设定被校表电流值。还可以同时设其它参数。按电能键，退出“校值”状态开始检验，这步是用户要使用电流量程自动转换功能的确认步骤，如果退出“校值”状态不按上述键，则表示用户设定了额定电流，但不使用电流量程自动转换功能。装置在收到确认额定电流后进入电流量程自动转换状态，此时键盘上九个电流量程灯全亮，表示电流自动转换。使用电流量程自动转换功能时只要按下相应电流负荷实验点键（或按自动键）不要再动电位器。电流显示以所设额定电流为100％，实际输出换算成百分比便显示。比如额定值为3A，输出6A显示200％，输出0.15A显示5％。（6）退出电流量程自动轮换状态只要按一下九个电流量程中任一个键，即选定该量程输出，其余电流量程灯灭，表示从自动轮换状态中退出。5、相位频率选择功能 改变相位频率的基本方法一是通过按“键和“f/φ”键微调输出；具体步骤是”键使其键灯亮；②再按键即可改变相位输出量的连续递增或递减，若改变f输出，其步骤是：重复按键，使其键灯灭；②再按“键，即可改变频率输出值，改变量为0若持续按下该时间超过1秒，就可完成频率输出连续递增或递减。二是通过直接设定相位（频率）值的方法改变。直接设定的步骤是：①按下“f/φ与设定”键，显示窗口需改变的量在闪动，表示准备接受资料；按数字键输入数字的大小代表你想改变的输出终位；③按一下“↑”键再按一下”键，符号闪动停止，电源按所设数据改变输出。当电源输出时，调节的相位不显示出来。内部相位已改变，当启动输出时，相位即按所调节显示。为方便使用相位还设有6个实验点，在有功校验COSф＝1时，1L时和1C无区别，在SINф时，1L＝90°，1C＝270°，电源的相位还可以选择负相序输出，这时要按“负序”键，键灯亮表示负相序，再按此键灯灭，退出同步，恢复原有状态。

<香港>天正华意电气设备有限公司
<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置三相电能表校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身，是一款难得的高性价比仪器。功能特点?采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。?采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。?采用按键和触摸屏结合的人机交互方式，操作方便。?具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。?可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。?可以显示电压、电流各通道的波形。?内置电流互感器小2mA启动，在高供高计时，可空载进行电能表错接线判别。?内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。?测试无盲区，可以测量国内外所有种类的电能表。?可以采用多种工作供电模式，既可以市电供电，也可以使用现场电网电源。

香港三相电能表校验装置单相电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储500组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。

<香港>天正华意电气设备有限公司 三相交流指示仪表检定台生产厂家-发货及时

香港三相电能表校验装置电能表校验前的相关参数设置进行电能表校验前，需要根据被校表及其在网线路的具体情况进行参数设置，通过键盘的“↑”、“↓”选择修改项，数字输入项通过键盘的0~9键输入相应数字，输入数字时“删除”键起到退格的作用。其他非数字输入项，通过“←”、“→”来选择该项的其他内容。具体设置项目如下：常数：被校电能表的的电能常数。输入范围是1~。圈数：指计算误差的校验圈数。输入范围是1~999。量程：是指电流量程，可以选择“内置5A”、“钳表5A”、“钳表50A”、“钳表100A”、“钳表500A”、“钳表1500A”等量程。分频：分频系数，指被校电能表脉冲常数超出本仪器的输入范围时，按照：实际被校电能表脉冲常数 ＝ 输入本仪器的被校电能表脉冲×分频系数的公式来计算，得到的分频系数。当未使用分频系数时，该项输入为1。
